Для тех кому это интересно!!!"СТРЕЛКА СТ" Вложение:

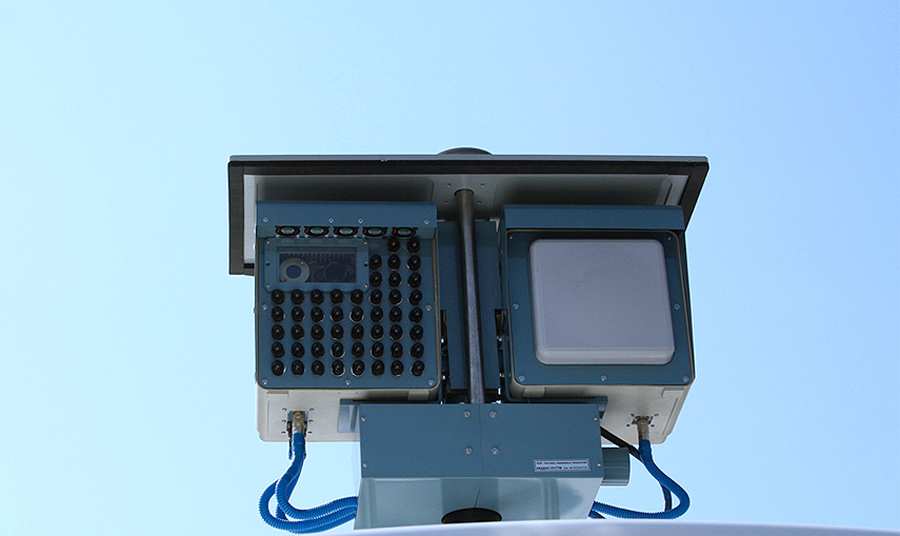

strelka_ST.jpg [ 312.64 Кб | Просмотров: 24212 ]
Описание и технические характеристики комплекса «СТРЕЛКА-СТ»
1. Назначение
1.1 Основное назначение:
видеофиксация нарушений правил дорожного движения, включая:
• скоростной режим,
• проезд на запрещающий сигнал светофора,
• пересечение сплошной линии разметки дорожного полотна.
1.2 Дополнительные возможности комплекса:
• оценка скорости и интенсивности движения автомобилей по полосам движения,
• охрана границ, территорий и воздушного пространства объектов.
2. Варианты исполнения
Комплекс производится и может использоваться в двух вариантах исполнения: мобильный и стационарный
3. Состав комплекса
Основными элементами комплекса являются: видеорадарный датчик и блок управления и обработки.
3.1 Видеорадарный датчик состоит из 3-х блоков:
• блока радиолокационного измерителя скорости и дальности объектов (радара),
• блока видеодатчика (видеокамеры с прожектором и вентиляторами принудительного продува воздуха),
• опорно-поворотного устройства (для мобильного варианта) и/или кронштейна крепления с устройствами юстировки (для стационарного варианта).
Блок радиолокационного измерителя скорости и дальности объектов (радар) построен по классической импульсной схеме с последующим цифровым накоплением и обработкой принятых импульсов. Несущая частота излучения радиолокатора 24,15 ГГц. Длительность импульса по уровню 0,5Ризл.=30 нсек. Период повторения импульсов 25 мксек.
Обработка сигналов заключается в формировании и накоплении пачки из 256-1024 импульсов для каждого элемента дальности (т.е. отраженных от объектов сигналов), выполнении над ними быстрого преобразования Фурье (спектральный анализ), с целью обнаружения «отметок» от целей и выделения для каждой из них «Доплеровской частоты». Затем производится экстраполяция данных, и формируется матрица координат целей. Данные передаются по сети Ethernet в блок обработки и управления.
Видеодатчик состоит из:
• 2-5 мегапиксельной цветной видеокамеры, установленной внутри блока на амортизационной подвеске; камера оснащена программно переключаемым ИК-фильтром,
• ИК-прожектора, обеспечивающего подсветку объектов ночью на расстоянии до 150-200 метров,
• четырех вентиляторов, обеспечивающих принудительный продув воздуха через отверстия в передней крышке блока со скоростью до 10 метров в секунду. Это позволяет предотвратить попадание пыли и грязи на объектив видеокамеры и светодиоды прожектора (воздух поступает в блоке через съемные фильтры);
• контроллера управления режимами работы камеры, прожектора и вентиляторов.
3.2 Блок обработки и управления
Мобильный включает в себя:
• материнскую плату в формате PC 104+, с процессором INTEL CORE DUO 2, тактовая частота 2,4ГГц,
• накопитель на жестком диске, объемом 80-120Гб,
• устройства управления.
Стационарный включает в себя:
• компьютер в термостатированном боксе,
• блок питания и диагностики комплекса,
• модем ВОЛС либо радиомодем,
• коммутационно-распределительные устройства.
Промышленный компьютер осуществляет оценку «пиксельной» скорости транспортных средств на основе данных, полученных от видеокамеры, производит трассировку движения транспортных средств и, затем, производит сравнение вычисленных данных с данными, полученными от радара. Благодаря этой операции производится «отсеивание» случайных радарных данных, различение движущихся на одной дальности, но с разными скоростями, объектов и обеспечивается метрологическая точность измерения их скорости.
Это является основой юридической достоверности результатов работы комплекса.
Блок питания и диагностики комплекса вырабатывает необходимые стабилизированные напряжения питания радара, промышленного компьютера, видеокамеры, аппаратуры связи и термостата, а также обеспечивает контроль токов, напряжений и температур устройств комплекса и управление режимами их работы.
Необходимость включения в состав комплекса данного устройства обусловлена тем, что управление термостатом должно осуществляться автономно, на основе данных о температуре основных тепловыделяющих элементов и температуре окружающей среды. Кроме того, внезапный бросок питания напряжением большим, чем 240 В или его пропадание могут вывести из строя дорогостоящее оборудование. Поэтоу необходимо контролировать как первичное напряжение, так и возможные отклонения напряжений вторичного питания аппаратуры и оперативно и штатно реагировать на внешние воздействия. Поскольку оборудование рассчитано на длительную автономную работу, необходимо, чтобы оператор имел возможность дистанционного контроля и управления всеми комплексами, входящими в систему. Все эти возможности, включая независимый канал связи контроллера ДУ с оператором ОЦУ — реализованы.
Вложение:

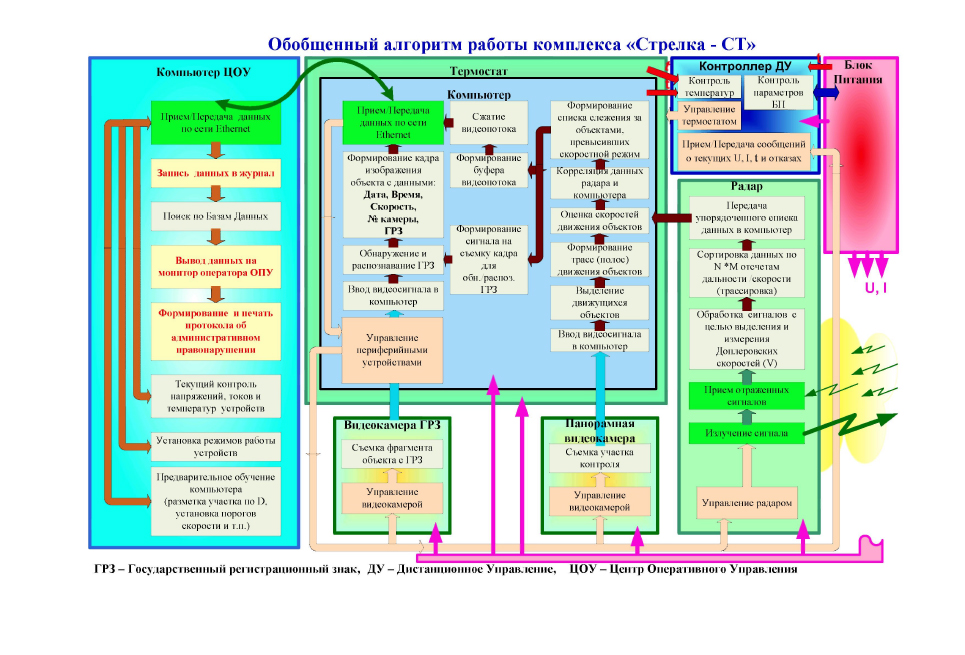

33.jpg [ 390.42 Кб | Просмотров: 24208 ]
